电 动 伸 缩 头/伸 缩 节

此款电动伸缩头/伸缩节是根据东兴铝业电解铝车间的使用环境开发制作，伸缩头下端采用硅胶和天车接料口对接，能有效的适应现场高温环境，达到很好的密封效果。电机采用耐高温防尘防爆电机，通过丝杠减速机实现中罩阀的提升效果，达到打开和阻断物料的效果。

此款电动伸缩头/伸缩节是根据东兴铝业电解铝车间的使用环境开发制作，伸缩头下端采用硅胶和天车接料口对接，能有效的适应现场高温环境，达到很好的密封效果。电机采用耐高温防尘防爆电机，通过丝杠减速机实现中罩阀的提升效果，达到打开和阻断物料的效果。

二、产品介绍

2.1产品用途：

本伸缩节主要应用于溜槽中物料在流动过程中的一个临时阻断流动的装置。

2.2产品特点：

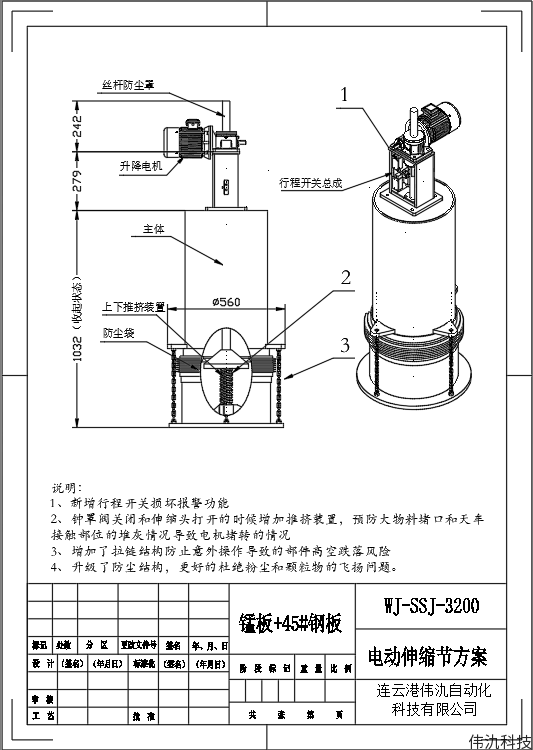

1、伸缩节由防尘电机组成的减速部分、中罩阀和防尘仓组成的移动部件、刚性开关和柔性行程组三部分组成。

2、伸缩节配备刚性限位开关和柔性让位空间，更好实现下落高度不确定问题。

3、电机采用防尘耐温型，更好的适应环境恶劣的场合。

4、主体采用锰板卷圆成型，更耐磨耐用。

  三、运输要求

ü 请根据本产品的形状、重心及重量，合理选择吊装位置与吊装方法，防止伸缩节变形、刮伤减速机 ，在搬运贮存时，不得有冲击碰撞，绑扎牢固，防止伸缩节滚动滑行，并采用防雨水措施  。

四、设备操作手册

4.1操作安全注意事项

※ 发生下列情况，如火灾、烟雾、异味、噪音等，请立即关闭电源。

※ 清洁、维护、维修设备时，应关闭电源。

4.2操作使用要求

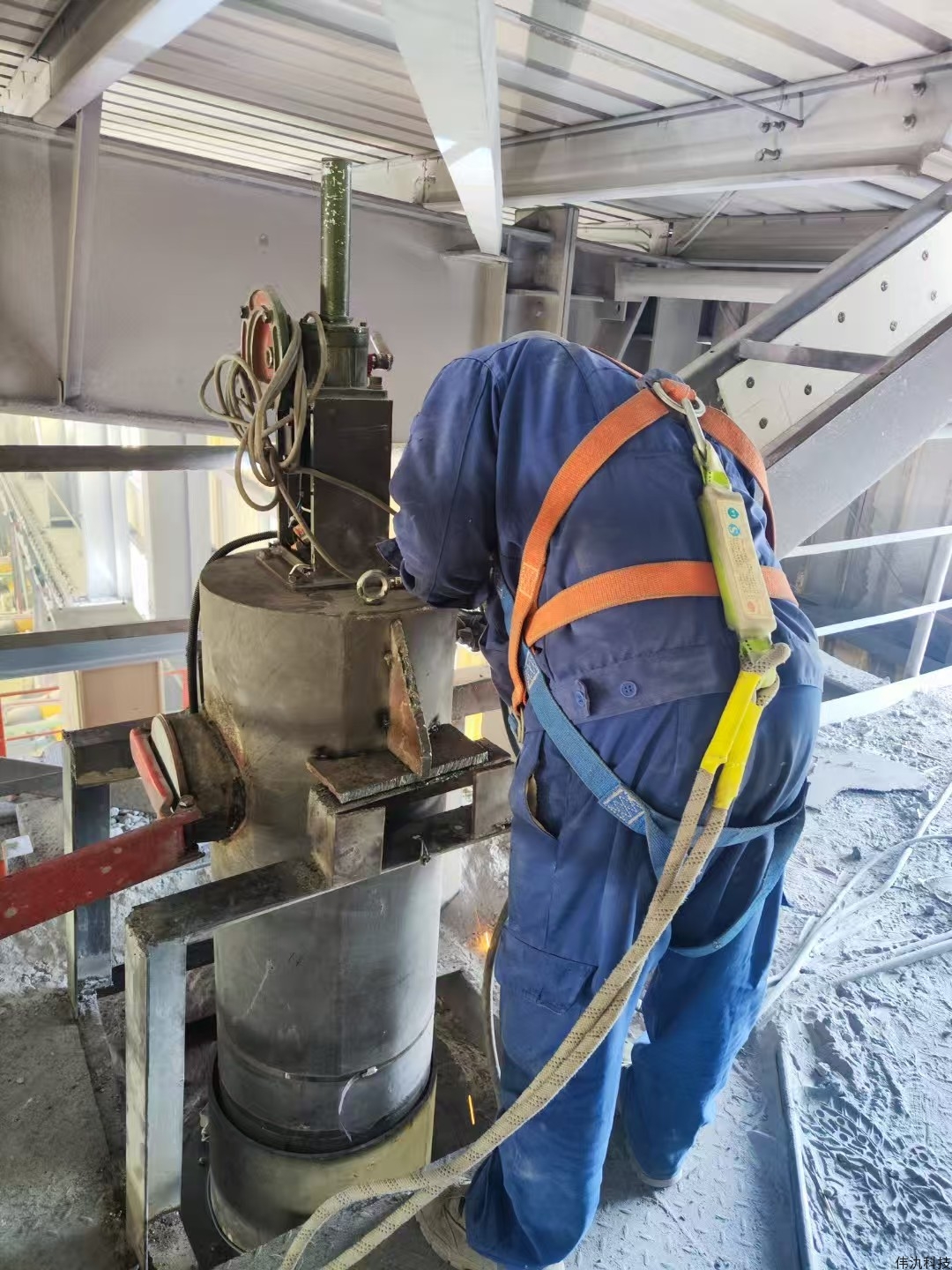

  1、电动伸缩节必须焊接在牢固的工作台面上。

  2、按规定的额定电压工作，严禁超范围使用。电压区间范围±7%。

  3、按下“打开”或“关闭”按钮，使防尘仓和中罩阀升降。

  4、如果工作平台不动，出现红色报警灯，应立即停止并进行检查。

  5、只有当防尘仓停止工作时，方可打开安全门进行检查。

  6、该伸缩节最大行程范围100mm。

  7、只有 绿灯亮起 以后才可以移动天车。

五、保养维修手册

5.1准备工作：

※ 维修人员：熟悉机、电知识，熟知该设备的原理及维修

※ 工具准备：电工、机械维修工具

※ 维护要求：维修、保养、清洁时请务必切断设备电源

5.2组装/拆卸方法（组装方法与拆卸方法顺序相反）

※  组装和拆卸时务必切断设备电源。

 5.3设备保养维修

  1、设备整机清洁每月需进行一次，包括电机，防尘布袋；

  2、打开防尘控制室给导程杆添加耐高温润滑油脂；

  3、检查线路是否有磨损，如有磨损立即跟换。

六、注意事项

  1.设备不工作时请将开关选至“关闭”位。

2.设备不工作时请将中罩阀处于关闭状态。

3.请不要超电压范围使用。

4.设备带电的时候不要检查移动部件，以免误伤。

5.维修或者检查设备的时候先断电。

七、常见故障排除和解决策略

1、伸缩节在和天车对接的时候，出现红色警示灯，可以正常下料，在天车加满料以后，先关闭伸缩节（一楼控制箱改造的），然后复位一下控制箱里的热过载继电器复位按钮。（注意事项：出现这种情况，正常都是天车对接口累积大量灰尘，需要人工清理一下，防止出现第二次同样问题。）

2、关闭伸缩节，伸缩节在关闭中罩阀的过程中出现红色警示灯，说明中罩阀和隔断板之间有夹料（正常都是大的硬块卡着）。遇到这样的情况，天车先停在伸缩头下方，先打开伸缩节（一楼控制箱改造的），然后复位一下控制箱里的热过载继电器复位按钮，等伸缩节打开以后，关闭电源，打开伸缩节观察口，检查一下夹料是不是已经脱落，如果还在，用工具把夹料打落或者取出。（注意事项：电气的控制按照说明先后顺序操作，打乱顺序有时候操作不成功）。

3、出现红色警示灯以后，如果天车在伸缩节下面，先检查防尘仓的位置，只有防尘仓和天车对接口脱离才能移动天车，不然天车容易拉坏伸缩节部件。

4、出现蓝色警示灯说明行程开关出现问题，伸缩节打开状态时，下行程开关需要更换，伸缩节闭合状态时，上行程开关需要更换。
